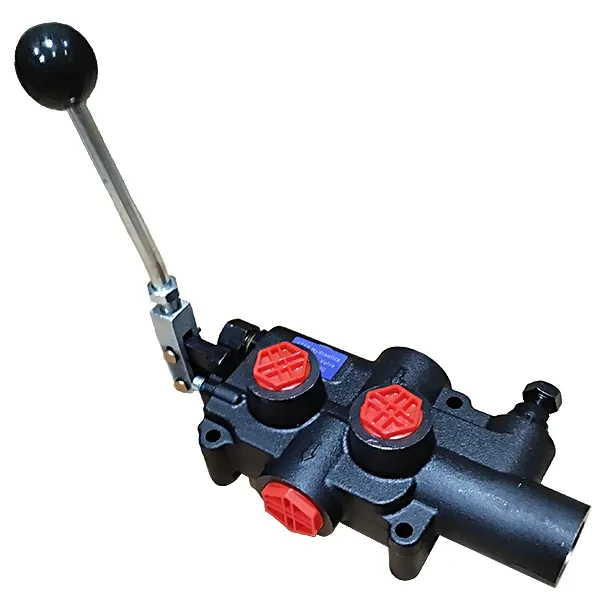

Гидрораспределитель P81RSG12

Гидрораспределители P81-RS G12 с ручным управлением для дровоколов. Специально разработанный гидрораспределитель дополнен функцией ускоренного подвода инструмента - колуна. Что позволяет переключать систему по выбору "режим быстрой работы" / "режим высокой силы". Теперь можно отказать от использования сдвоенного насоса, который работает в режиме "hi-low", уменьшить объем гидробака, а следовательно себестоимость и массу дровокола.
- Гидрораспределитель имеет хромированный 4-х позиционный золотник
- Рычаг ручного управления может быть установлен как верхнем, так и в нижнем положении
- Максимальный поток 80 л/мин, номинальный 16 л/мин
- Ручной переход из режима высокой скорости в режим высокой силы
- гидрораспределитель P81 должен быть только в горизонтальном положении золотника
Максимальное давление в порту P - 250 bar
Температура эксплуатации - 20...+80°С
Схема гидравлическая принципиальная подключения гидрораспределителя дровокола представлена ниже

Золотник положение 0 - нейтральное положение, режим разгрузка насоса.
Золотник положение 2 (тянуть) - втягивание штока гидроцилиндра (фиксация) отвод колуна, автоматическое переключение в положение 0 при достижении заданного давления. Ход 8,5 мм.
Золотник положение 1 (толкать) - выдвижение штока (подпружинено) подвод колуна, режим "высокая сила". Ход 5,5 мм.
Золотник положение 3 (толкать) - выдвижение штока (подпружинено) подвод колуна, режим "высокая скорость". Ход 5,5 + 5мм


Если обойтись без схемы, а по - простому как подключить гидрораспределитель дровокола с насосом и гидроцилиндром, то ниже представлена картинка подключения гидросистемы дровокола

В гидросистеме дровокола для гидробака понадобиться установить следующие элементы гидросистемы: заливная горловина, визуальный указатель уровня масла в баке, сливной фильтр

Скачать каталог гидрораспределителя дровокола P81-RS
