Гидрораспределитель 45 л/мин STDM140-

Гидрораспределитель моноблочный STDM140-A-01 односекционный моноблок с ручным управлением по доступной цене предназначен для управления потоком гидравлической жидкости в мобильной технике, станочном оборудовании, гидростанциях.
Давление настройки клапана по умолчанию составляет 150 bar. При необходимости, самостоятельно данное давление может быть изменено в диапазоне от 95 до 210 бар. Распределитель отличается своей компактностью, малым весом без ущерба качеству. Может быть установлен на гидростанциях, дровоколах или доработан трактор под собственные нужды и строительной техники.

Характеристики гидрораспределителя STDM140 с ручным управлением:
Расход номинальный - 40 л/мин
Ном. давление -160 бар
Макс. давление - 220 бар, пиковое - 250 бар
Макс. давление в T - 25 бар
Температура рабочей жидкости -10°С...+80°С

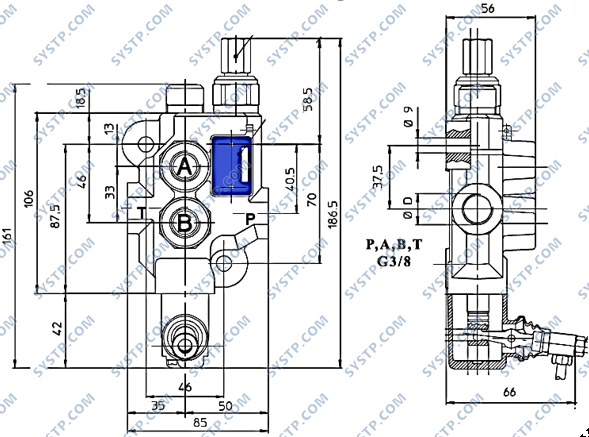

Порты A,B,P,T – G3/8’’
Масса – 1,5 кг.

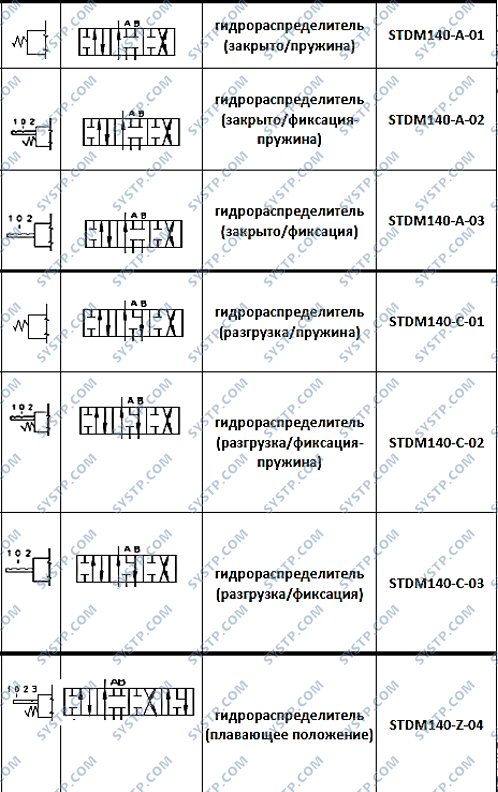

Гидрораспределитель может быть собран по Вашему заказу с использованием других золотников и позиционеров для золотника, основные схемы гидрораспределителей указаны в таблице:

Так же по желанию клиента, взамен стандартной ручки длиной 150 мм, может быть установлена более длинная ручка длиной 250 мм (200024)

Описание распределителей:

Гидрораспределитель моноблочный, компактный, золотниковый в литом корпусе. Распределители особенно подходят для использования в гидросистемах средней/малой сложности и гидравлических системах, в которых требуется небольшой габаритный размер.

Распределитель комплектуется обратным клапаном (клапан удержания нагрузки).

данный клапан позволяет удерживать груз на месте  в линии, пока давление насоса, не превысит давления нагрузки.  На обычных распределителях данный клапан может отсутствовать по факту и при переключении распределителя проявляется заметное снижение (перемещения) груза, либо его ПАДЕНИЕ в случае превышения груза давления настройки клапана предохранительного.

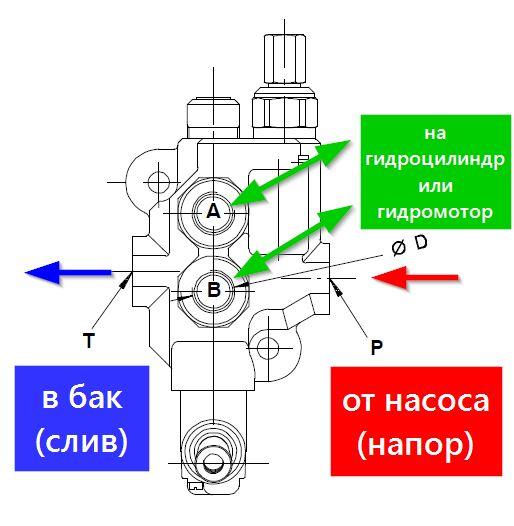

На картинке изображено, как правильно подключать гидрораспределитель, какие линии подсоединять от гидронасоса и какие гидролинии подключать в бак (сливной фильтр)


Еще одной заметной особенностью распределителя является очень низкий уровень утечки, который составляет 12 см3 в минуту, при давлении 100 бар. Многие производители не указывают данную характеристику, т.к. её значение превышает разумные пределы, либо указывают её, к примеру 10 см3  при давлении 50 бар, но значение утечки возрастает в прогрессии с ростом давления и может составить 50...100 см3 при давлении 100 бар.

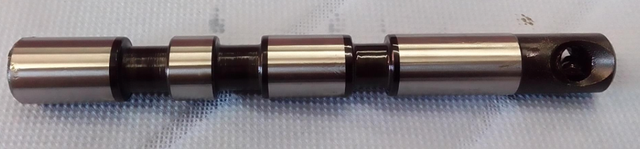

Для обеспечения плавности включения и переключения гидрораспределителя на поясках золотника присутствует конусность 5°-8°, это обеспечивает плавность включения рабочего органа

На гидрораспределителях других производителей часто отсутствует данный конус на золотнике, при этом включение происходит с гидравлическими ударами, что сказывается на ресурсе гидросистемы.

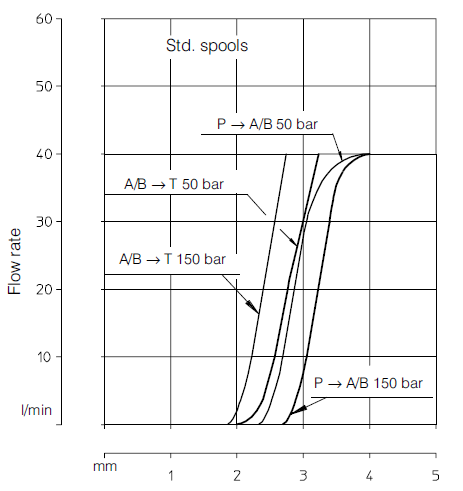

График расхода рабочей жидкости в зависимости от перемещения золотника

Преимущества:

• Высокое качество материалов и точность изготовления распределителей
• Небольшой вес
• Компактные размеры
• Отличное соотношение цена / производительность
• Отсутствует потенциальная утечка между секциями
• Простое обслуживание

Распределитель предназначен для использования на:

• Тракторах
• Сельскохозяйственной технике
• Колесных погрузчиках
• Фронтальных погрузчиках
• Автокранах
• Задней навеске
• Строительной технике
• Станочном оборудовании
• Мини гидростанциях


График давления разгрузки в зависимости от расхода:

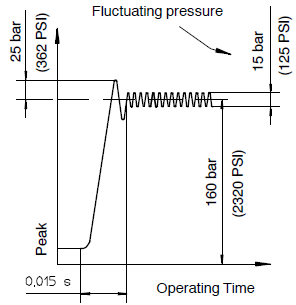

Характеристика клапан обратного:
